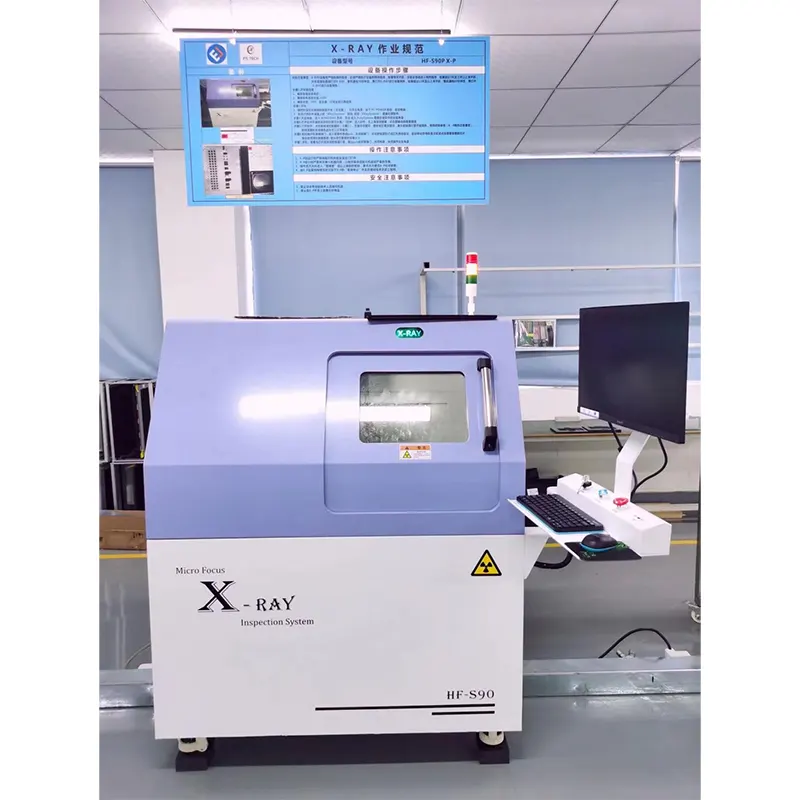

Рентгенівське тестування PCBA

Hitech як професійний високоякісний виробник рентгенівського тестування друкованих плат (PCBA) рентгенівське тестування друкованих плат (PCBA) є неруйнівним методом тестування, який використовується для перевірки внутрішньої структури друкованої плати. Це важливий процес у виробництві електронних пристроїв, який гарантує, що кінцевий продукт має високу якість, без дефектів і функціонує належним чином. Рентгенівське тестування використовує спеціальне обладнання для створення зображень внутрішньої структури друкованої плати, що дозволяє виробникам ідентифікувати такі дефекти, як порожнечі в паяних з’єднаннях, короткі замикання та відкриті з’єднання.

Надіслати запит

Опис продукту

Ви можете бути впевнені, купуючи PCBA X-RAY Testing на заводі Hitech, і ми запропонуємо вам найкраще післяпродажне обслуговування та своєчасну доставку. Однією з ключових переваг рентгенівського тестування PCBA є те, що воно може виявляти дефекти, які не видно неозброєним оком. Це робить його дуже ефективним методом перевірки складних друкованих плат із кількома шарами та прихованими компонентами. Рентгенівське тестування також можна використовувати для перевірки компонентів BGA (Ball Grid Array), які важко перевірити іншими методами.

Ще одна перевага рентгенівського тестування PCBA полягає в тому, що воно є неруйнівним. Це означає, що друковану плату можна протестувати без пошкодження компонентів або впливу на функціональність плати. Це особливо важливо у великосерійному виробництві, де вартість брухту або переробки може бути значною.

Переваги рентгенівської інспекції PCBA¼

Рентгенівське тестування PCBA також є швидким і ефективним процесом. Система може створювати зображення в режимі реального часу, дозволяючи виробникам швидко виявляти дефекти та вносити будь-які необхідні корективи у виробничий процес. Це може допомогти скоротити час виходу продукту на ринок, гарантуючи, що продукт досягне ринку швидше та з вищою якістю.

Таким чином, рентгенівське тестування PCBA є важливим процесом у виробництві електронних пристроїв. Це дозволяє виробникам виявляти дефекти, які не видно неозброєним оком, перевіряти складні друковані плати та виявляти дефекти в компонентах BGA. Процес є неруйнівним, швидким і ефективним, що робить його важливим інструментом для виробників, які прагнуть виробляти високоякісні продукти в масштабах. Отже, якщо ви шукаєте надійний і ефективний спосіб гарантувати якість своїх PCBA, розгляньте рентгенівське тестування PCBA.
