Як дизайн і компонування друкованих плат формують сучасну електроніку?

PCBдизайн і версткає невидимою основою майже кожного сучасного електронного пристрою — від смартфонів і медичних інструментів до автомобільних систем і обладнання промислової автоматизації. У цій статті досліджується, як рішення щодо дизайну друкованої плати безпосередньо впливають на продуктивність, надійність, технологічність і економічну ефективність. Він також розкриває загальні проблеми, з якими стикаються інженери та розробники продуктів, і пропонує практичні рішення, стратегії проектування та найкращі практики, які допоможуть уникнути дорогих помилок. Незалежно від того, чи є ви інженером, дизайнером продукту чи власником бізнесу, який працює з електронікою, розуміння основ проектування та компонування друкованих плат має важливе значення для створення високопродуктивних, масштабованих і стабільних продуктів.

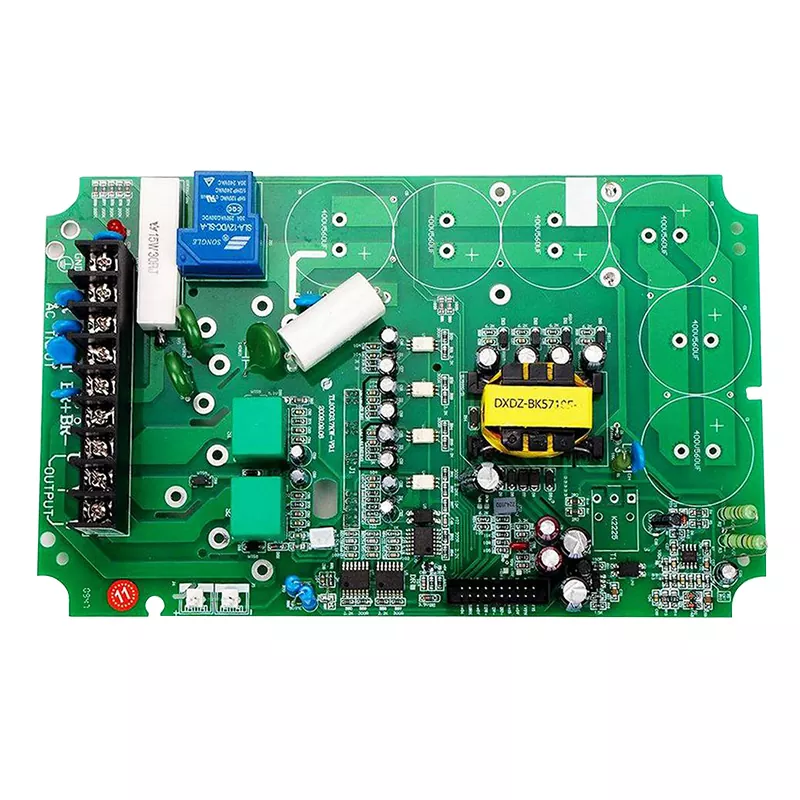

PCB design and layout


Зміст


Вступ до проектування та компонування друкованої плати

Проектування та компонування друкованої плати — це структурований процес розміщення електронних компонентів і прокладання електричних з’єднань на друкованій платі. Хоча це може здатися суто технічною дисципліною, насправді це баланс електротехніки, механічних обмежень, теплофізики та практичності виробництва.

Добре спроектована друкована плата забезпечує ефективну передачу сигналів, рівномірний розподіл електроенергії, ефективне управління теплом і стабільність продукту в реальних умовах. З іншого боку, погана конструкція може призвести до перешкод сигналу, перегріву, системних збоїв і навіть повного виходу пристрою з ладу.

Оскільки електронні пристрої стають меншими та потужнішими, складність конструкції друкованих плат продовжує зростати. Тепер інженери повинні враховувати високошвидкісні сигнали, електромагнітну сумісність, багаторівневу маршрутизацію та компактну інтеграцію компонентів.


Чому дизайн друкованої плати важливий

Конструкція друкованої плати — це не лише з’єднання компонентів — це визначає максимальну продуктивність електронного продукту. Навіть найдосконаліші мікросхеми не можуть працювати належним чином, якщо компонування плати створює шум, опір або нестабільність.

  • Стабільність продуктивності:Правильна маршрутизація забезпечує чисту передачу сигналу.
  • Теплова ефективність:Правильне розташування запобігає перегріву та продовжує термін служби виробу.
  • Виробнича вартість:Оптимізовані конструкції зменшують складність виробництва та відходи.
  • Надійність продукту:Стабільні макети мінімізують відсотки відмов у стресових умовах.
  • Масштабованість:Модульна конструкція дозволяє в майбутньому оновлювати та переглядати.

Основні принципи компонування друкованої плати

Розуміння основоположних принципів компонування друкованих плат має важливе значення для створення високоякісних електронних систем. Ці принципи керують інженерами на кожному етапі проектування.

1. Цілісність сигналу

Цілісність сигналу стосується якості електричних сигналів, які проходять через друковану плату. Погана маршрутизація, надмірна довжина траси або перешкоди можуть спотворювати сигнали.

2. Розподіл потужності

Стабільна мережа розподілу електроенергії гарантує, що всі компоненти отримують постійну напругу без коливань і шумів.

3. Стратегія заземлення

Добре спланована площина заземлення зменшує електромагнітні перешкоди та покращує стабільність схеми.

4. Тепловий менеджмент

Розсіювання тепла необхідно враховувати під час компонування, щоб запобігти перегріву чутливих компонентів.

5. Розміщення компонентів

Стратегічне розміщення зменшує довжину траси, покращує потік сигналу та спрощує виробництво.


Загальні виклики дизайну

Інженери-конструктори друкованих плат часто стикаються з кількома проблемами, які можуть вплинути як на функціональність, так і на ефективність виробництва.

  • Електромагнітні перешкоди між високошвидкісними слідами
  • Перегрів через погану теплотехнічну конструкцію
  • Затримка сигналу в довгих або неправильно маршрутизованих трасах
  • Обмеження простору в компактних пристроях
  • Виробничі обмеження та питання оптимізації витрат

Ці виклики часто вимагають ітераційних удосконалень дизайну та перевірки на основі моделювання перед виробництвом.


Найкращі практики та інженерні рішення

Успішне проектування друкованих плат спирається на перевірені інженерні методи, які зменшують ризики та покращують продуктивність.

  • Використовуйте коротку та пряму трасування для високошвидкісних сигналів
  • Реалізуйте багатошарові стеки друкованих плат для складних схем
  • Окремі аналогові та цифрові зони заземлення
  • Розташуйте розв’язувальні конденсатори біля контактів живлення
  • Виконайте теплове моделювання перед завершенням макета
  • Дотримуйтеся правил розробки виробника на початку процесу

Ці стратегії значно покращують стабільність сигналу, зменшують шум і підвищують надійність продукту.


Матеріали та міркування щодо виробництва

Вибір матеріалів відіграє вирішальну роль у продуктивності друкованої плати. Різні підкладки мають різні електричні та теплові властивості.

Тип матеріалу Ключові характеристики Загальні випадки використання
FR-4 Економічний, хороша ізоляція, стандартна довговічність Побутова електроніка, загальне застосування
поліімід Стійкість до високих температур, еластична Аерокосмічна промисловість, гнучкі схеми
PCBз металевим сердечником Відмінна тепловіддача Світлодіодне освітлення, силова електроніка
Керамічна друкована плата Висока теплопровідність, висока стабільність Високочастотні та потужні системи

Промислове застосування дизайну друкованих плат

Дизайн і компонування друкованої плати є важливими для багатьох галузей, кожна з яких має унікальні вимоги.

  • Побутова електроніка:Смартфони, планшети та переносні пристрої
  • Автомобільні системи:Блоки керування двигуном, датчики, інформаційно-розважальна система
  • Медичні прилади:Діагностичні апарати, системи моніторингу
  • Промислова автоматизація:Робототехніка, PLC системи, панелі керування
  • Телекомунікації:Мережеве обладнання та системи зв'язку

Компроміси дизайну та порівняльна таблиця

Конструкція друкованої плати часто вимагає збалансування продуктивності, вартості та технологічності. Нижче наведено порівняння поширених компромісів.

Вибір дизайну Переваги Недоліки
Одношарова друкована плата Низька вартість, просте виготовлення Обмежена складність, погана масштабованість
Багатошарова друкована плата Висока щільність, краща продуктивність Вища вартість, складне виготовлення
Жорстка друкована плата Міцний, витривалий Не гнучкий для компактних конструкцій
Гнучка друкована плата Адаптивний, компактний Менша механічна міцність

Пояснення процесу проектування друкованої плати

Структурований робочий процес забезпечує точність і ефективність від концепції до виробництва.

  1. Аналіз вимог і визначення специфікації
  2. Схематичне проектування та планування схеми
  3. Вибір і перевірка компонентів
  4. Розробка компонування та маршрутизація друкованої плати
  5. Перевірка правил проектування та моделювання
  6. Виготовлення та випробування прототипу
  7. Кінцеве виробництво та оптимізація

Кожен етап відіграє вирішальну роль у забезпеченні відповідності кінцевого продукту очікуваним характеристикам і надійності.


Майбутні тенденції в розробці друкованих плат

Технологія друкованих плат продовжує стрімко розвиватися, зумовлена ​​попитом на меншу, швидшу та потужнішу електроніку.

  • Розширене використання технології HDI (High-Density Interconnect).
  • Інтеграція інструментів проектування друкованих плат за допомогою ШІ
  • Розробка ультрамініатюрних компонентів
  • Удосконалені матеріали для керування температурою
  • Розширення гнучкого та зручного для носіння електроніки

Ці інновації формують нове покоління електронних пристроїв у різних галузях.


Часті запитання

Що таке дизайн і компонування друкованої плати?

Це процес проектування фізичного розташування електронних компонентів і прокладання електричних з’єднань на друкованій платі.

Чому макет друкованої плати важливий?

Це безпосередньо впливає на продуктивність, цілісність сигналу, термічну стабільність і загальну надійність продукту.

Яке програмне забезпечення використовується для проектування друкованої плати?

Поширені інструменти включають Altium Designer, KiCad, Eagle та OrCAD.

Яка різниця між одношаровою та багатошаровою друкованою платою?

Одношарові плати простіші та дешевші, тоді як багатошарові плати підтримують складні високопродуктивні схеми.

Як дизайн друкованої плати може зменшити витрати на виробництво?

Оптимізація макета, зменшення кількості шарів, де це можливо, і дотримання інструкцій щодо виробництва можуть значно знизити витрати.


Висновок

Проектування та компонування друкованих плат є основоположною дисципліною в сучасній електроніці. Він визначає, наскільки ефективно працює продукт, як довго він служить і наскільки економічно ефективним є його виробництво. У міру розвитку технологій дизайн друкованих плат продовжує розвиватися, вимагаючи глибшої інтеграції інструментів моделювання, матеріалознавства та точного проектування.

Компанії, які інвестують у високоякісні процеси проектування друкованих плат, мають кращі можливості для постачання надійних, інноваційних та конкурентоспроможних електронних продуктів на світовому ринку.

Для професійної підтримки проектування друкованих плат, рішень для створення прототипів і передових виробничих послуг,Shenzhen Hi Tech Co., Ltd.готовий вам допомогти. Якщо вам потрібна експертна інженерна підтримка або індивідуальні рішення для друкованих плат, не соромтесязв'яжіться з намищоб обговорити вимоги вашого проекту та перетворити ваші ідеї на надійні електронні продукти.
