У швидкоплинному світі американського виробництва електроніки швидкість і надійність не підлягають обговоренню. Для покупців B2B, які прагнуть мінімізувати накладні витрати та максимізувати якість, критично важливо знайти партнера, який займатиметься всім, від постачання компонентів до остаточного складання.
Для інноваторів із США aПослуги з виробництва друкованих плат під ключозначає єдину точку підзвітності. Замість того, щоб керувати декількома постачальниками чистих плат, електронних компонентів і робіт зі складання, наша модель «під ключ» інтегрує весь життєвий цикл в один спрощений робочий процес. Це зменшує помилки зв’язку та значно скорочує час виходу на ринок медичних, аерокосмічних і промислових пристроїв IoT.
Нестабільність ланцюга поставок залишається головною проблемою. Ми використовуємо системи відстеження на основі штучного інтелекту, які відстежують глобальні запаси в режимі реального часу. Це дозволяє нам виявляти потенційні проблеми із часом виконання робіт до того, як вони вплинуть на ваш виробничий графік, гарантуючи, що ваш проект PCBA «під ключ» продовжує працювати навіть під час глобального дефіциту.
Приховані витрати можуть зруйнувати бюджет проекту. Наші моделі ціноутворення для ринку США повністю прозорі, включаючи всі застосовні тарифи та комісію за логістику. Ми надаємо вичерпні пропозиції, які дозволяють менеджерам із закупівель точно бачити, куди спрямовуються їхні інвестиції, без несподіваних додаткових комісій після доставки.
Відповідність є основою довіри до американського виробництва. Ми гарантуємо, що кожна плата відповідає суворим вимогам національних регуляторних органів, забезпечуючи душевний спокій для конфіденційних державних і медичних програм.
Ми вже активно узгоджуємо наші ланцюжки постачання з майбутніми стандартами відповідності торгівлі напівпровідниками в США, які будуть прийняті в середині 2026 року. Цей далекоглядний підхід гарантує, що ваші продукти залишатимуться придатними для продажу та відповідатимуть законодавству внутрішньої торгової політики, що розвивається.

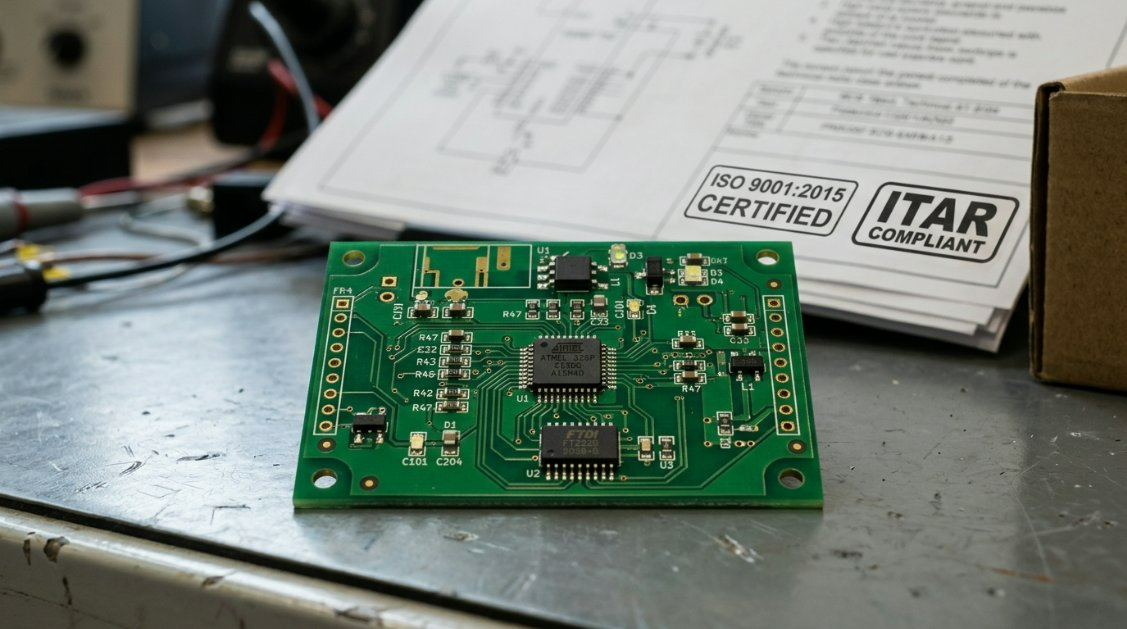

Для наших оборонних та аерокосмічних партнерів ми підтримуємо сувору реєстрацію ITAR. Це гарантує, що всі технічні дані та фізичні збірки обробляються відповідно до норм Державного департаменту США, захищаючи інтереси національної безпеки та вашу власну технологію.
Наші виробничі потужності відповідають найвищим галузевим стандартам. Незалежно від того, чи потрібен вам IPC Class 2 для загальної електроніки чи IPC Class 3 для критично важливих систем, наші підприємства сертифіковані відповідно до AS9100 для аерокосмічної промисловості та ISO 13485 для медичних пристроїв.
Від початкового огляду дизайну до остаточного функціонального тестування ми пропонуємопередові готові рішення PCBAпристосований до потреб як американських стартапів, так і компаній зі списку Fortune 500.
Ми спеціалізуємося на швидких прототипах, які дозволяють швидко ітерувати. Використовуючи штучний інтелект для прогнозування вузьких місць у ланцюзі постачання, ми можемо захистити компоненти швидше, ніж традиційні брокери, часто доставляючи зібрані прототипи всього за 24–48 годин.

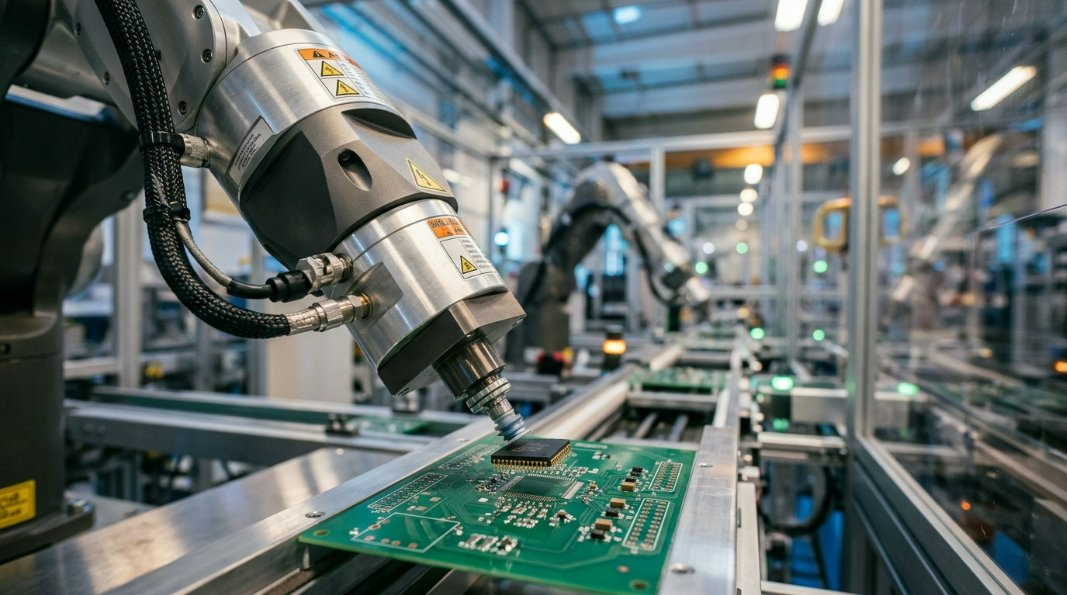

Після перевірки вашого проекту наші автоматизовані лінії SMT будуть готові до масштабування великих обсягів. Завдяки точному розміщенню та високій швидкості ми підтримуємо постійну якість у тисячах одиниць, гарантуючи, що ваш вихід на ринок підтримується надійним апаратним забезпеченням.
Наша технічна інфраструктура розроблена для обробки найскладніших дизайнів плат, які зараз розробляються.
| Категорія можливостей | Специфікація / Допуск |
|---|---|
| Мінімальний розмір компонента | 01005 (Метрика 0402) |
| Точність розміщення | ±0,035 мм (35 мікрон) |
| Максимальні розміри плати | 600 мм х 500 мм |
| Підтримувана обробка | ENIG, HASL, OSP, Immersion Silver/Tin |
| Технологія перевірки | 3D AOI, 3D X-Ray (AXI), літаючий зонд |
Наші лінії з технологією поверхневого кріплення (SMT) і технологією наскрізного монтажу (THT) працюють із надто малими допусками. Ми використовуємо тривимірну перевірку паяльної пасти (SPI), щоб переконатися, що кожне з’єднання ідеальне ще до того, як компоненти будуть розміщені.
Ми відмінно справляємося з тонким монтажем. Наше обладнання підтримує з’єднання високої щільності (HDI), включаючи BGA з кроком до 0,4 мм, і надмалі компоненти 01005, що робить нас ідеальним партнером для мініатюрних переносних пристроїв і високопродуктивних обчислень.
Вибір внутрішнього партнера для вашогоPCBA під ключпотреб усуває ризики, пов’язані з закордонними відправленнями, затримками в часовому поясі та крадіжкою інтелектуальної власності.
Наше власне програмне забезпечення прогнозної аналітики сканує глобальні ринки, щоб передбачити збої. Якщо певний мікроконтролер стає дефіцитним, наша команда інженерів може негайно запропонувати альтернативи, сумісні між контактами, запобігаючи зупинці виробництва.
Ваша інтелектуальна власність є вашим найціннішим активом. Ми працюємо відповідно до суворої відповідності NDA та підтримуємо безпечне цифрове середовище, щоб гарантувати, що ваші схеми, файли Gerber і мікропрограми залишаються конфіденційними та захищеними в рамках законодавства Сполучених Штатів.
