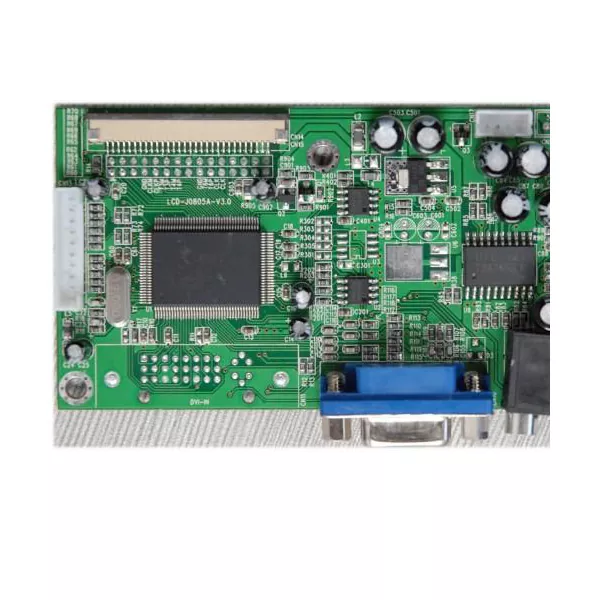

Що таке збірка друкованої плати DIP і яку користь вона приносить вашій електроніці?

У сучасному технологічному середовищі, що швидко розвивається, друкована плата (друкована плата) є основою майже кожного електронного пристрою. Серед різноманітних методів складання друкованих плат збірка друкованої плати DIP (Dual In-line Package) виділяється як надійне та економічно ефективне рішення. Але що самеЗбірка друкованої плати DIP, і чому ви повинні розглянути це для свого наступного проекту? Давайте зануримося в деталі.

Що таке DIP PCB Assembly?

Збірка друкованої плати DIP – це процес, у якому електронні компоненти з подвійними рядними проводами вставляються в отвори на друкованій платі, які потім спаюються для утворення міцного електричного з’єднання. Цей метод широко використовується у виробництві різних електронних виробів, від споживчих гаджетів до промислових пристроїв. У Shenzhen Hi Tech Co., Ltd. ми спеціалізуємося на пропонуванні першокласних послуг зі складання друкованих плат DIP, призначених для задоволення вимог електронної промисловості, що постійно розвивається.

Ключові переваги збірки друкованої плати DIP

Переваги використання DIP-складання друкованої плати численні, особливо для певних типів застосувань, де надійність, довговічність і економічна ефективність є першорядними. Давайте розберемося, чому цей метод такий корисний:

1. Економічно ефективний
   Компоненти DIP часто дешевші, ніж аналоги для поверхневого монтажу, що робить цей метод ідеальним для великих виробничих циклів або бюджетних проектів. Він забезпечує чудовий баланс між ціною та функціональністю.

2. Довговічність і надійність
   Завдяки механічній міцності кріплення через отвір, компоненти DIP більш міцні та можуть витримувати суворі умови. Це робить їх чудовим вибором для промислового, автомобільного та аерокосмічного застосування.

3. Легке ручне поводження
   Збірка DIP дозволяє спростити ручну перевірку та переробку, що має вирішальне значення в процесах контролю якості. Це гарантує, що ваша продукція відповідає найвищим стандартам.

Як працює збірка друкованої плати DIP?

У Shenzhen Hi Tech Co., Ltd. ми використовуємо точний процес для складання друкованої плати DIP, який забезпечує як якість, так і швидкість. Ось проста розбивка того, як працює процес:

• крок 1:Вставка компонентів
  Перший крок передбачає вставлення компонентів у друковану плату. Ці компоненти зазвичай включають резистори, конденсатори та мікросхеми з подвійними проводами в лінії.

• Крок 2:Пайка
  Після вставлення проводи припаюються до друкованої плати за допомогою хвильової пайки або ручної пайки для більш делікатних застосувань. Цей крок створює міцне електричне з’єднання.

• крок 3:Перевірка та тестування
  Після завершення складання ми проводимо ретельне тестування та перевірку якості, щоб переконатися, що всі компоненти функціонують належним чином. Цей крок мінімізує дефекти та забезпечує надійність виробу.

Ось проста таблиця для короткого опису процесу складання друкованої плати DIP:

Чому для ваших проектів варто вибрати збірку друкованої плати DIP?

Нас, як досвідченого виробника електроніки, у Shenzhen Hi Tech Co., Ltd. часто запитують, чому компаніям варто вибрати збірку друкованої плати DIP замість інших методів. Ось основні причини:

1. Чи підходить збірка DIP PCB для всіх типів електронних виробів?
Так, збірка друкованої плати DIP дуже універсальна і може використовуватися для широкого діапазону електронних пристроїв, особливо там, де ключовими є довговічність і економічність. Незалежно від того, чи працюєте ви над споживчою електронікою, автомобільними системами чи промисловим обладнанням, цей метод гарантує, що ваш продукт створено довговічно.

2. Як DIP порівнюється з іншими методами складання друкованих плат, такими як SMT?
DIP є особливо вигідним у випадках, коли компоненти великі або потребують додаткової механічної підтримки. Хоча SMT (технологія поверхневого монтажу) має свої переваги, DIP залишається чудовим варіантом для застосувань, де потрібні надійні та прості в обслуговуванні з’єднання.

3. Які галузі отримують найбільшу вигоду від монтажу друкованої плати DIP?
Збірка друкованої плати DIP широко використовується в таких галузях, як автомобільна, аерокосмічна та споживча електроніка, завдяки своїм надійним і надійним з’єднанням, які можуть витримувати суворі умови. Якщо ви працюєте в будь-якому з цих секторів, вибір DIP-складання може допомогти забезпечити довгострокову надійність ваших продуктів.

Важливість збірки друкованої плати DIP у сучасній електроніці

Збірка друкованої плати DIP відіграє вирішальну роль у забезпеченні функціональності та довговічності сучасних електронних виробів. Пропонуючи надійний спосіб підключення, він підтримує довговічність і ефективність пристроїв у багатьох галузях промисловості. Він особливо цінний для проектів, де механічна міцність має вирішальне значення, і він пропонує чудове поєднання продуктивності та економії коштів.

Ключові висновки:

• Економічний і довговічний

• Ідеально підходить для великих міцних компонентів

• Гнучкість для широкого спектру застосувань

• Легко перевіряти та ремонтувати

Незалежно від того, розробляєте ви новий продукт чи оптимізуєте існуючий, монтаж DIP PCB залишається перевіреним рішенням. У Shenzhen Hi Tech Co., Ltd. ми прагнемо надавати послуги зі складання друкованих плат найвищої якості з урахуванням ваших конкретних потреб.

Готові почати?

Якщо ви прагнете включити високоякісну друковану плату DIP у свою лінійку продуктів, не соромтесяконтактнасвShenzhen Hi Tech Co., Ltd.Наша команда експертів тут, щоб допомогти вам досягти найкращих результатів для вашого електронного професіонала
